导线测量平差软件

导线测量平差软件

大小:1.62M

更新时间:23-12-14

系统:Pc

版本:v5.2

请使用电脑访问此页面下载

导线测量平差软件官方版是一款适用于各种导线,导线网的观测记录及平差计算的实用工用,内置了多种计算方案,帮助用户在观察记录,概算,平方差计算等方面可以准确而快速地计算,为用户的节省了工作时间,提高了工作效率。

导线测量平差软件是利用图表结合数据的形式来分析每一个导线在场景中需要修改以及规划的参数,从而得到最好的导线设计方案,然后将设计好的导线图纸输出到CAD设计软件当中,它支持DXF,DWF两种文件格式的输出,让您可以方便的进行计算设计。

软件功能

1、观测记录

有导线观测记录、水平角观测记录及水准观测记录。实现内外业的一体化。

2、概算

自动完成北京54、国家80、WGS-84坐标系下的方向改化及边长的高程归化与投影改化。

3、平差计算

适用于以下导线形式的平差计算:

闭、附合导线的平面及高程平差。平面计算可以选用近似或严密平差。

无定向导线的平面及高程平差。平面计算可以选用近似或严密平差。

支导线的的平面及高程计算。

特殊导线或网的平面及高程平差。包括无定向闭合环、单边附合、中间含有已知点、加测坚强方向等各种形式的导线,以及按角度平差的导线网、所有的高程网。

坐标导线平差。指使用全站仪直接观测坐标、高程的闭、附合导线。

单面单程水准测量记录计算。适用于五等、等外及中平测量等记录计算。

4、计算成果

软件提供完整详细的成果,默认提供的表格有:平面平差计算表、高程平差计算表、控制点成果表、平差成果表、精度评定表(包括各点位误差、相邻点间误差、误差椭圆参数、所有方位角误差、边长误差、边长相对误差等)、平面查错表等。除了提供默认的成果表格形式外,还支持用户自定义表格样式,适应不同的需要。本软件提供的图形有:平面查错图形、导线图、展点图。

5、成果的打印与输出

软件本身直接支持显示、打印,表格还可输出到WORD和文本文件,图形可输出到AutoCad及其它成图系统。输出到WORD的表格支持向下错开半行的格式。

6、常用工具

高斯投影正反算、坐标换带、方向与边长改化、平面坐标正反算、极坐标放样、坐标转换、夹角与转角、三角高程测量、面积计算,交会包括:前方交会、侧方交会、方位交会、边长交会、后方交会、边角后方交会等。支持保存、打印、输出到WORD。

7、碎部测量

计算碎部点坐标、高程,并绘制图形,图形可以输出到CAD。

导线测量平差软件官方版特色

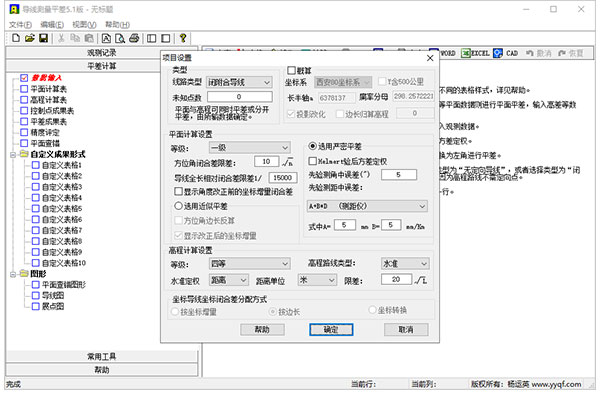

1、主要用于设置字体显示高度与打印高度,表格中数据小数的取位。

2、用于设置字体显示高度与打印高度,控制点类型、图形显示内容、比例等设置。

3、软件中显示字体的高度默认设置主要适应1024*768分辨率,打印字体高度适应A4纸纵向打印。

4、当图形不能正确看到或图形显示很乱时,请设置合适的图形比例及误差椭圆绘制比例。

5、某些成果在不同的计算方案下可能是空的,比如近似平差没有精度评定,图形中没有误差椭圆,近似平差不反算时没有方位角、边长平差值等。

6、平面查错仅适用于闭、附合导线有且仅有一个错误时参考。 查错的图形中实线是由导线起点推算到终点,虚线是由终点推算起点。查错计算的结果结合图形就可以清楚地看到数据测量错误或输入错误。

导线测量平差计算公式

闭合导线:

名称 表示 原理

(导线长) D 实测边长总合

(角度总和) ∑β 实测左角相加的总和

(角度闭合差) Fβ 实测左角相加的总和的秒位数

(坐标闭和差) Fx △x计算出的坐标增量之合

Fy △y计算出的坐标增量之合

(距离闭合差) F Fx平方加Fy平方开根号

(导线精度) K F/D(1÷F×D)

附合导线:

名称 表示 原理

(导线长) D 实测边长总合

(角度总和) ∑β 实测左角相加的总和

(角度闭合差) Fβ 实测推算出的终点方位角减理论的终点方位角

(坐标闭和差) Fx △x总合减(终点x坐标减起始x坐标)

Fy △y总合减(终点y坐标减起始y坐标)

(距离闭合差) F Fx平方+Fy平方开根号

(导线精度) K F/D(1÷F×D)

坐标增量计算:

△x12=D12×cosa12

△y12=D12×sina12

D :实测两点间的距离.

a :实测两点间的方位角.

近似平差方法:①将角度闭合差除以测站数:Fβ÷N(N表示测站数)=∩(角度均值),然后将角度均值加到实测右角中,

②将Fx平方加Fy平方开根号,得出距离闭合差,用距离闭合差除以观测边长数得出距离均值,然后将距离均值加到每一条实测边长中,

③从起测点开始,再通过公式△x12=D12×cosa12 、△y12=D12×sina12求出坐标增量.用上一测站的坐标加上坐标增量就得出平差后的坐标。

常见问题

1、近似平差时的坐标增量闭合差为什么与有些书上不一样?

答:近似平差中,计算方案里有一个选项,以让用户选择近似平差是否使用在角度闭合差分配前计算的坐标增量闭合差来反映导线精度。使用角度闭合差分配前计算的坐标增量闭合差将与严密平差一致,否则与通常的手工计算一致。

2、验后测角中误差有时相对于角度闭合差为何显得很大?

答:这主要有以下情况:

a、先验误差设置不切实际,相对于测角,将测距先验误差设置过高会导致程序认为误差主要来源于角度,而对角度加以较大的改正数,使得评定的测角中误差较大。

b、测量发生错误,主要可能是边长测量错误,使得坐标增量闭合差太大。

c、已知点精度不高。

3、为什么角度闭合差不是平均分配的?

答:严密平差是按最小二乘法平差,角度闭合差不是平均分配的。

近似平差角度闭合差是平均分配的,但如果计算方案里选择了进行反算,则角度、方位角、边长等都是反算后的最终成果,并不是计算的中间成果,角度改正数也就可能有正有负。

更新日志

v5.2版本

1、平差部分。概算支持国家2000坐标系及自定义的坐标系。

2、常用工具部分。

增加支持国家2000坐标系及自定义的坐标系,并允许投影于各个不同大地高的投影面,设有各种球膨胀方式选择。

空间直角坐标与大地坐标互换。

换带与投影面变换计算。当中央子午线经度变化时软件进行换带计算,当投影于不同高程面时进行投影面变换坐标计算 ,二者也可以同时进行。

增加七参数(含三参数)坐标转换功能。
